NORDELETTRONICA SWITCHING TRANSFORMERS " POT CORES"
INDUCTORS AND SWITCHING TRANSFORMERS ON
POT CORES

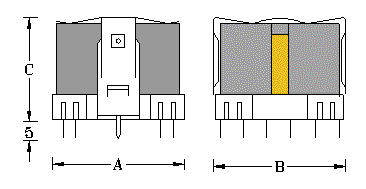

ITEM
TYPE
A (mm)
B (mm)
C (mm)

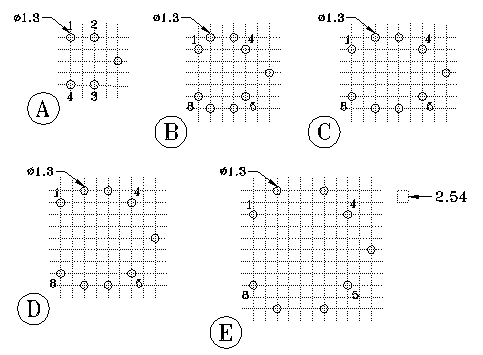

HOLE ARRANGEMENT
710
14x8
15.0
17.0
11.0
A
711
18x11
21.0
20.0
13.5
B
712
18x14
21.0
20.0
17.0
B
713
22x13
26.0
25.0
17.0
C
714
26x16
28.5
28.0
19.0
D
715
30x19
32.5
32.5
23.0
E
