NORDELETTRONICA SWITCHING TRANSFORMERS " EP CORES"
INDUCTORS AND SWITCHING TRANSFORMERS ON
EP CORES

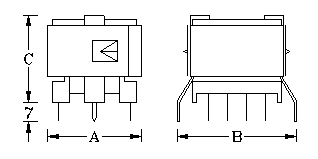

ITEM
TYPE
A (mm)
B (mm)
C (mm)

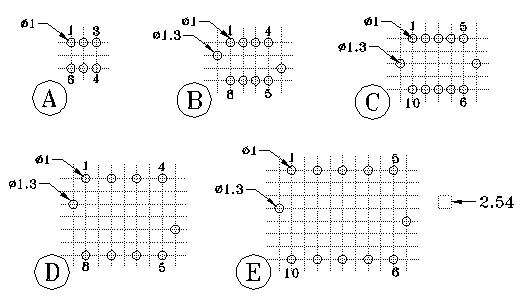

HOLE ARRANGEMENT
680
EP7
7.5
10.0
10.0
A
681
EP10
12.0
14.0
12.5
B
682
EP13
15.0
14.0
14.0
C
683
EP17
20.0
22.0
16.0
D
684
EP20
23.0
27.5
20.5
E
